日立SJ300-30KW變頻器維修實例分析

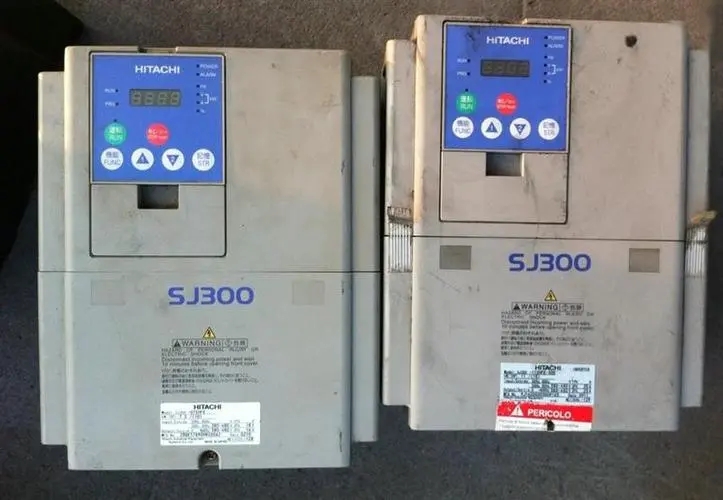

這2臺日立SJ300變頻器維修沒什么技術含量，為圖快速簡單，特別是為防止反復插拔CPU控制板與驅動板鏈接的FFC電纜造成電纜和插座的損壞，一次性直接更換最可能出現問題的元件最快速有效。得益于同時具有2臺同型號變頻器，且故障點相互交叉，所以才便于用板子交換的方法來快速定位故障，就當日立變頻器維修的參考吧！

一、故障現象

第一臺，R-T端子上電AC380V，直接報警E23.0，確認為變頻器故障；
第二臺，R-T端子上電AC380V，面板顯示C----（或A---），按FUNC鍵，C----（或A---）消失，原變頻器為端子控制，改面板控制參數A001=02，A2=02，F(xiàn)001=50，接負載，按RUN鍵運行，報警E23.6，確認為變頻器故障。

二、故障判斷

電源板各路電源濾波電解電容電壓正常值

第一臺變頻器，購CPU控制板，參數重新設置，上電，運行，OK；
第二臺變頻器，拆驅動板，測驅動外圍元件，基本OK；直接將驅動電源12只55μ/25V濾波電容用12只100μ/50V電容更換；直接將6只A316J全部更換；上電運行試機，變頻器修復完成。

四、注意

 1、上電試機，AC380V必須加到R-T端子！
 2、更換CPU控制板，其軟件版本號和原來板子不同，個別參數有異。原來變頻器為端子控制，其中的智能端子1-8，用參數C001-C008定義，端子8外接反向控制線，參數C008=01。新?lián)Q的板子，竟然只有C001-C005，找不到C008。怎么辦？只好將反轉控制線改接到端子5，并將C005設置為01。
