日立變頻器故障報警說明

過電流保護   電動機軸堵轉或快速減速，變頻器過流，則有可能導致故障。此時電流保護電路動作，變頻器封鎖輸出。     恒速時顯示E01，減速時顯示E02，加速時顯示E03，其它：E04

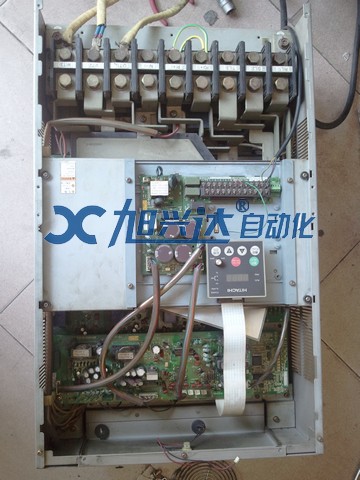

變頻器維修

E05   過載保護   當變頻器檢測到電動機過載時，內部電子熱過載保護工作且變頻器停止輸出。E06   制動電阻過載保護    當BRD超出再生制動電阻的使用比率時，過壓電路工作且變頻器停止輸出。
E07   過電壓保護       當電機的再生能量超過最大限度，過電壓電路工作且變頻器停止輸出。
E08   EEPROM錯誤     當由于干擾或持續高溫造成內部EEPROM寄存器出現問題時，變頻器停止輸出。
E09   低電壓    當變頻器輸入電壓降低，控制電路將不能正常工作。低電壓電路工作且變頻器封停止輸出。
E10   CT錯誤    當變頻器內的電流傳感器發生異常情況時，變頻器停止輸出。
E11  CPU錯誤    如果CPU錯誤動作導致故障，變頻器停止輸出。
E12  外部跳閘   如果智能輸入端子出現EXT信號，變頻器封鎖輸出。
E13  USP錯誤    變頻器仍為RUN模式時若電源恢復，將顯示錯誤。
E14  對地短路保護    上電時檢測變頻器輸出和電機之間的接地故障。
E15  輸入過電壓保護   輸入電壓高于規定值時，上電后檢測60秒之后過電壓電路工作且變頻器停止輸出。
E16   瞬時電源故障保護   瞬時停電超過15毫秒，變頻器停止輸出。如停電時間過長，則作為是正常電源故障。但是，如果變頻器再走動或運行指令還保留著時，則將重啟。
E21   溫度異常    當主電路由于冷卻風扇停轉而溫度升高時，變頻器停止輸出。
E23   門陣列錯誤   CPU和門陣列之間的通信錯誤。
E24   缺相保護     當電源缺相時，變頻器停止輸出。
E30   IGBT錯誤     當檢測到輸出瞬時過電流時，變頻器封鎖輸出，以保護逆變模塊。
E35   電子熱保護錯誤   檢測電機熱保護電阻值。出現過熱時，變頻器封鎖輸出。
E36   制動異常     等待時間（b124)內，變頻器釋放制動后檢測不到制動開/關信號（on/off）
E60—E69   選件1錯誤0-9  這些指示選件1的錯誤。你可以通過選件手冊了解到詳細內容。
E70—E79  選件2錯誤0—9  這些指示選件2的錯誤。你可以通過選件手冊了解到詳細內容。
-----   低電壓先機中    若變頻器輸入電壓不足，變頻器將封鎖輸出并顯示待機。
