西門子6SE70變頻器維修方法實例分析（太難得了！）

最近維修了一批西門子6SE70系列的變頻器，在維修過程中產生了一些心得，測試了一些數據和畫了些草圖，特分享給大家。

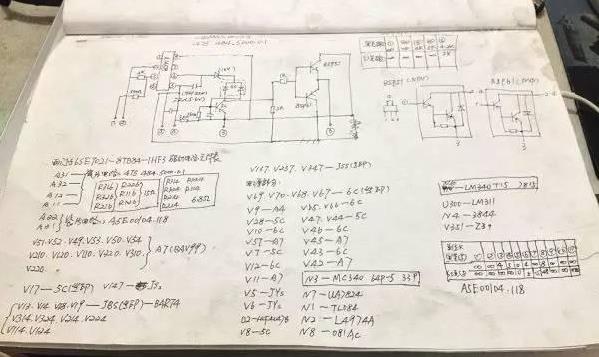

1.草圖

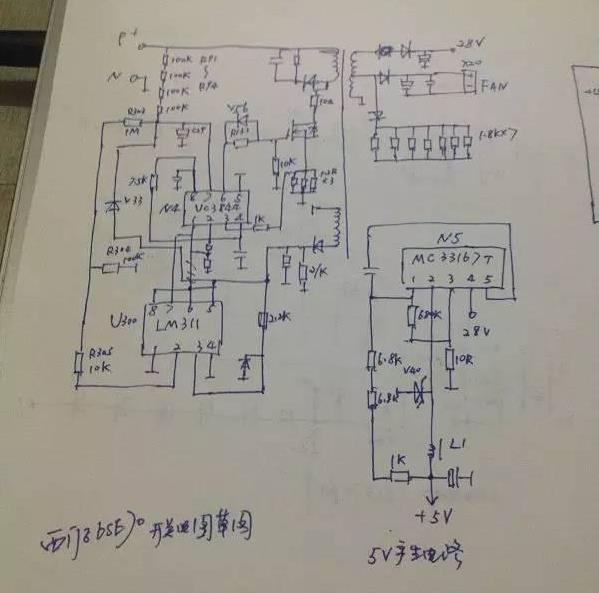

這是電源草圖，電源電路采用傳統的UC3844作為震蕩芯片，產生28V和風扇電壓輸出。N5為MC33167 產生5V的工作電壓。開關電源比較簡單。

2. 電流檢測電路

11KW的70機采用T4 T5作為電流檢測互感器，A1為電流檢測陶瓷片上面有2個運放電路，11KW的電壓檢測也在這里。

維修實例：上電就報F011(過流）11KW

上電就報光流，一般說明不是驅動電路報出來的，直接拆掉一個互感器，上電不報過流了，說明此互感器或者A1有故障，更換此互感器，故障沒有排除，將A1陶瓷片拆下來，上面一個A7開路，更換A7，故障排除。由于沒有A1的具體電路圖，在此不作分析，此故障非常常見。

22KW 上電就報F011

此功率的70機采用有源互感器作為電流檢測產生信號，因為在單板維修中已經拆除了互感器，所以可以排除是互感器故障，測量運放TL084 1和7腳，發現7腳為高電平輸出，檢查其正向輸入端為15V搞電平，將絲印為JYS的貼片二極管更換，故障排除，由于其二極管擊穿，15V電壓加到放大器同相輸入端，放大器輸出端1腳輸出高電平，所以引起上電就過流保護。現付上A1陶瓷片的在路靜態電壓：

1=3.9V 2=4V 3=空腳 4=4V 5=4V 6=0V 7=0V 8=0.27V 9=-15V 10=+15V 11=0V 12=4V 13=0V 14=0V 15=4V 16=4V 17=4V 18=0V 19=4V 20=0V 。

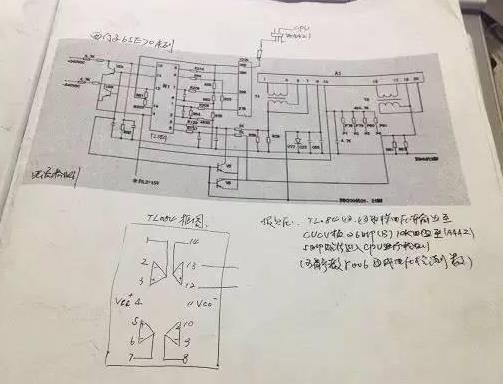

3.22KW電壓檢測電路，此電路比較簡單，采用運放082檢測。

母線電壓經過幾只750K的電阻進行降壓進入運放082的同相輸入端，其輸出端輸出2.7V左右的檢測電壓送入到CUVC板。

實例：

上電顯示F002，查看r006參數顯示為12V，說明母線電壓檢測電路有故障，將幾個750K的電阻脫開測量，其中一只已經開路，更換此電阻，故障修復。

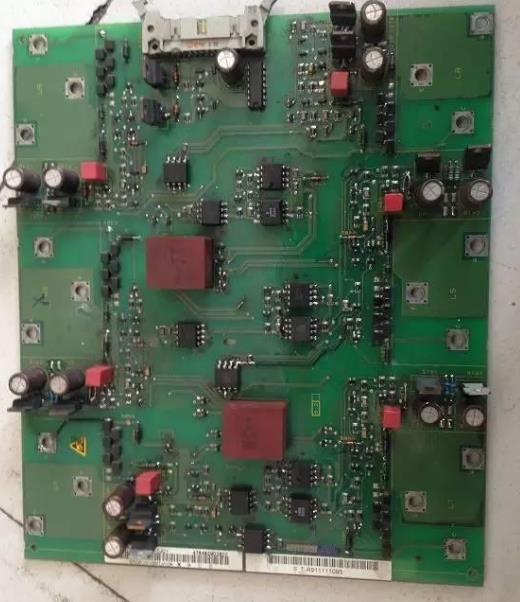

4.驅動電路

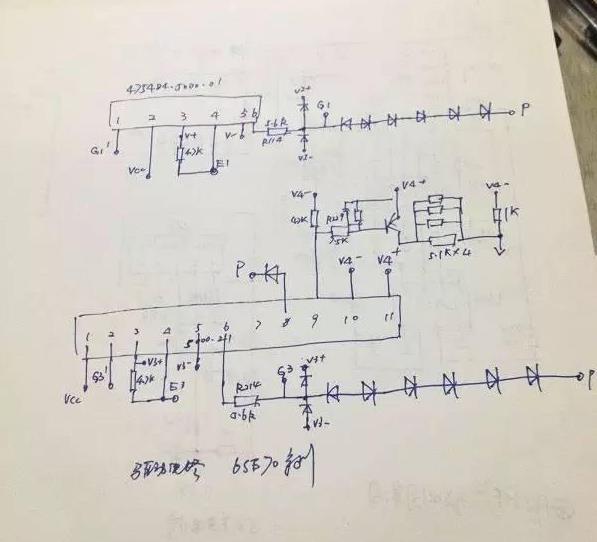

此為驅動電路草圖，只畫了其中一部分，6腳陶瓷片不帶IGBT管壓降檢測電路，11腳陶瓷片帶檢測電路。

實例1，單板上電，不接主板，其中1路靜態電壓為+5V左右，其它幾路正常。

此故障有點意思，沒有驅動脈沖為什么會有+電壓產生，難道是驅動光耦已經工作了，查看電路圖，將陶瓷片的1和2腳短路，發現電壓馬上回到正確的-5.4V，到此說明陶瓷片工作正常，那為什么驅動光耦在沒有脈沖的情況下會導通工作呢？看下圖：

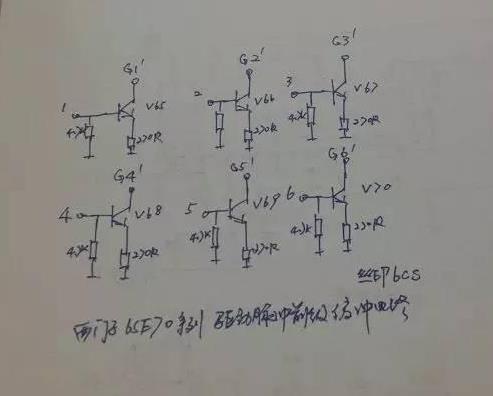

這是主板下來的驅動脈沖緩沖電路，此電路很簡單，用一個絲印為6C的三極管作為緩沖電路，測和有故障的那一路驅動相對應的三極管6C，發現其C E極漏電，更換6C，故障排除。由于6C CE極漏電就會使驅動光耦A1458初極內的發光二極管提供工作回路，內部發光二極管工作，陶瓷片就進入工作狀態了。

實例2.靜態電壓正常，動態電壓6路全部沒有。

此故障一般為驅動電路供電出現了問題。驅動電路供電電路有HCF4047組成的振蕩器，此HCF4047的工作電源為15V供電。

L4974第11腳工作組電壓由開關電源提供，測試其11腳電壓正常，20腳輸出為0V，其他各腳均不正常，由于沒有時間分析L4974的工作原理，所以就查其外圍元件，發現V8已經擊穿，更換后工作正常。

L4974正常工作電壓：

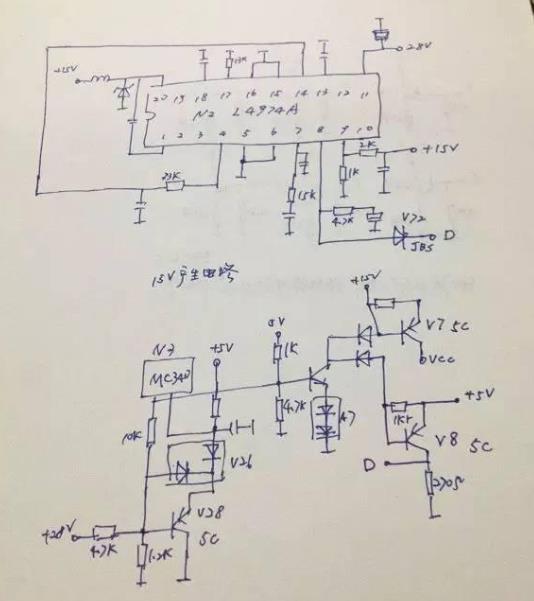

1=26.7V 2=3.1V 3=15V 4=5.1V 5,6,15,16=0V(接地） 7=4V 8=3.85V 9=5V 10=0.8V 11=27.7V 12=0.45V 13=5V 14=12V 17=10.5V 18=2.3V 19=0.3V 20=15V

此驅動電路拆除模塊運行屏蔽方法很簡單，只要將2個11腳的陶瓷片8腳外的管壓降檢測二極管V213 V223負極與各自的陶瓷片5腳相聯就可以了。

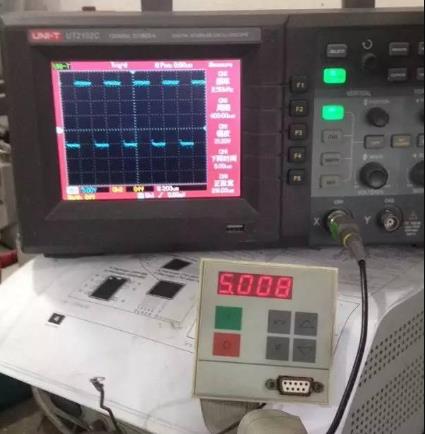

模塊觸發波形圖：

實例3 75KW驅動無規律報F025故障。

此電路沒有采用陶瓷片，其實工作原理和陶瓷片是一樣的，只不過6路驅動都有檢測光耦A1458，此機務規律報F025，看起來故障很難排除，在報故障后，測量6個檢測光耦6腳輸出都是低電平，一時無法判斷故障到底出在哪一路，干脆將6路A1458第6腳全部與其5腳人為短路，模擬6腳永遠是低電平，經過試機，不再出現F025報警，到此說明故障其實在驅動板上，和主板沒有關系，在屏蔽掉F011報警信號后，發現一個規律，就是用示波器測試任何一路驅動波形時都會報F025,現在將光耦6腳接地后測試波形相當正常，也不報任何故障，說明脈沖放大電路全部正常，故障局限于檢測電路，那到底在哪一路呢，試將6個光耦逐一斷開其6腳接地，分析U相下橋的A1458馬上就報F025，為了驗證是不是這一路報出的故障，將其他5路光耦全部恢復原狀，單獨將U相下橋的光耦進行短接，經過反復試驗，沒有報故障，更換其光耦，故障修復。

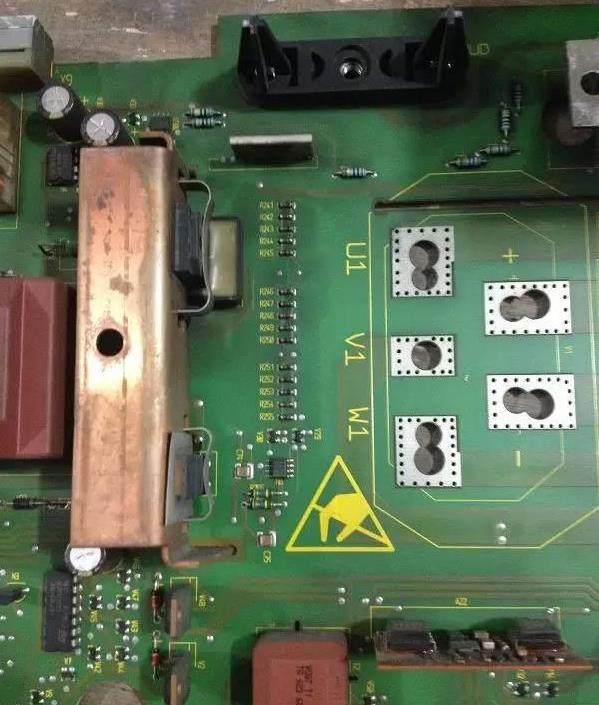

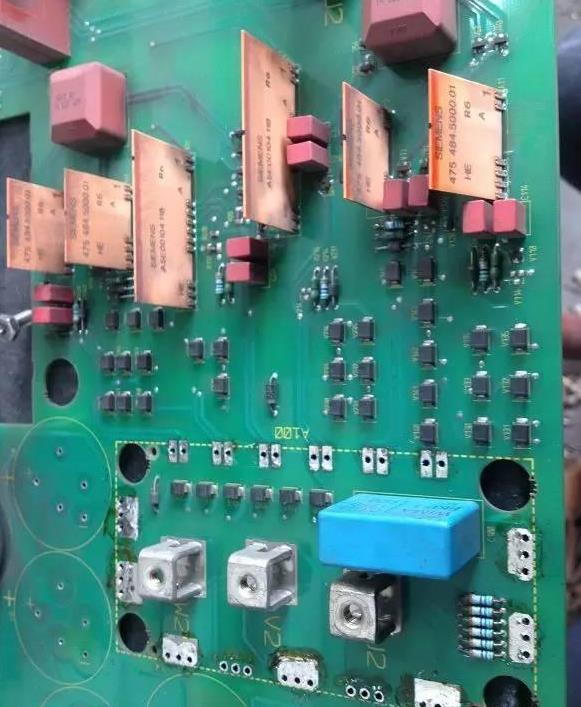

現在附上6腳陶瓷片圖和不在路電阻檢測圖。
