西門子MM440-11KW變頻器炸模塊故障修復及IGBT脫板報警屏蔽實例

一、故障現象

1、L1-L2上電380AC，聽到變頻器內部有呲呲放電聲。

2、端子測IGBT，U、W下臂短路；

二、目視檢查

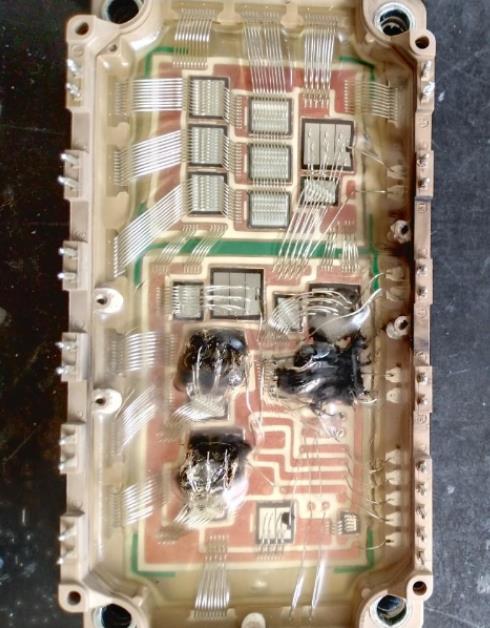

1、開機殼，發現變頻器炸模塊，取出電路板；

2、仔細觀察驅動芯片HCNW3120周邊電路元件，可見U、W上臂和W下臂的G極回路電阻10歐姆發黑斷路，制動的G極回路電阻10歐姆發黑斷路、保護穩壓二極管Y5（16V）炸飛；

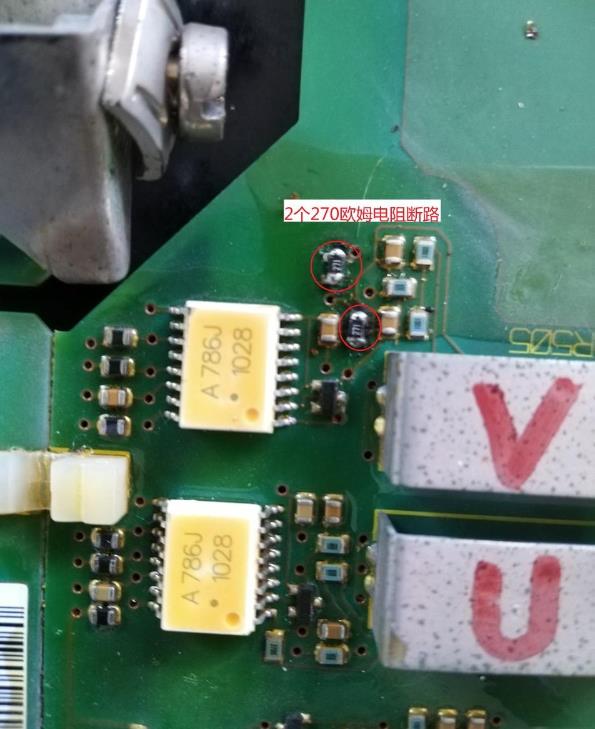

3、仔細觀察UV輸出電流檢測的2個芯片A786周圍電路元件，發現V相電流檢測A786附近有2個貼片電阻（270歐姆）發黑斷路；

4、補齊以上損壞的元件，逐一測量7個HCNW3120的周圍其他元件，正常。

三、測試維修

1、IGBT脫板報警屏蔽；

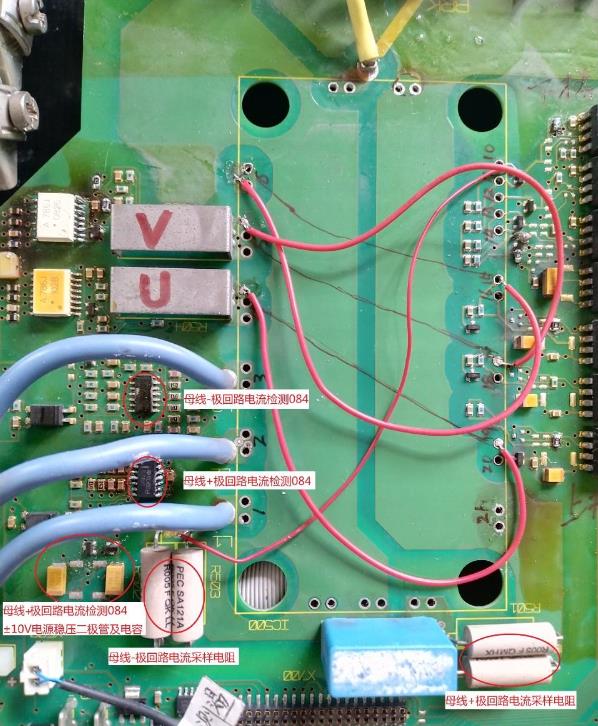

2、用4條線屏蔽報警，用預制扁平電纜連接驅動板、三角板、IO板、CPU板、面板；連接散熱器溫度傳感器（用4.7K電阻代替），端子+DC、-DC接入530VDC；

3、上電，面板顯示報警F0001，輸出過電流！顯然是UV相A786電路故障。

4、分別測2個UV相A786輸入側電源1-8腳電壓，都為3.XV，實際應為5V！說明A786輸入側電源故障。

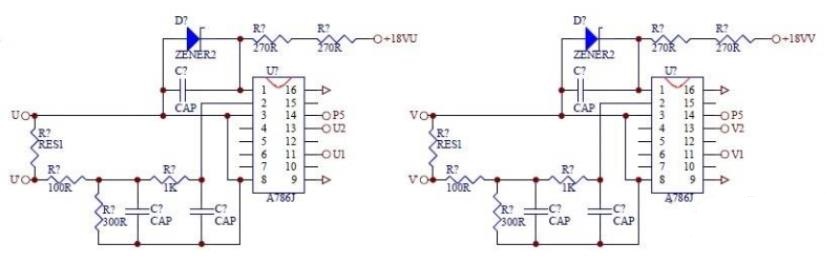

5、根據電路圖（參見MM430-7.5KW）分析UV相A786的輸入側1-8腳電源，分別取自相應驅動芯片HCNW的輸出側5-8腳18VDC經2個270歐姆電阻后給5.1V穩壓二極管送給A786 的1-8腳；

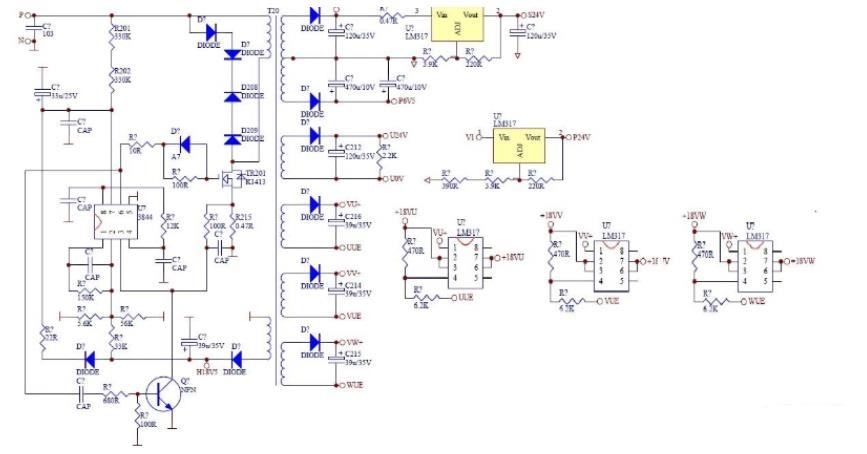

6、測這3個18VDC電源，只有6.XV！顯然，來自開關電源板的18VDC故障！三路18VDC都有故障，說明3路電源的濾波電容失效！直接更換開關電源板上的所有電解電容，18VDC電源正常。

7、再次上電，無報警；運行，無報警。

8、測試IGBT的6路G-E端：

上電靜態：均為0V，正常；運行在50Hz，上臂均為7.8VDC或7.5VAC；下臂均為8.4VDC或7.7VAC，正常。
