變頻器控制啟動、停止、正/反轉電路圖詳細解讀

    變頻器控制，不外是啟動，停止，正轉，反轉，調速這幾樣基本的邏輯，這些邏輯基本上要求是電平狀態有效，而不是上升邊緣有效，所以使用按鈕開關控制變頻器的時候，一般需要使用自保形式的按鈕開關來完成，如果不是自保形式的，需要另外加中間繼電器來做自保。

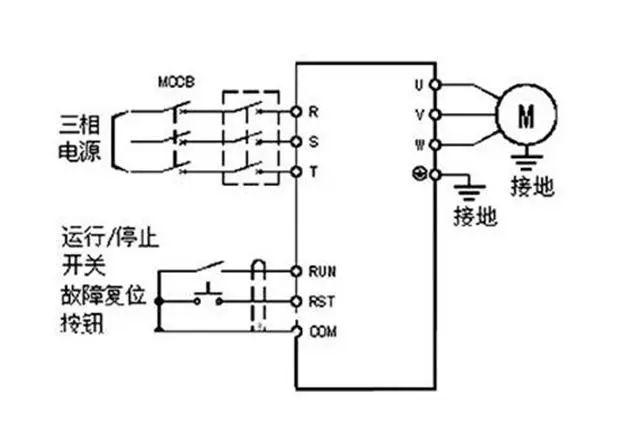

1、單開關啟停

    變頻器只通過RUN端子給高電平，變頻器就可以啟動了，當開關斷開，相當于RUN端子變成了低電平，變頻器就停止運行了。



   這種情況使用一個自保按鈕開關就可以滿足變頻器的啟停控制，多出來的一個開關，可以用來做故障復位，接到RST上，當然是用非保持的開關更理想，當變頻器有故障的時候，按一下復位開關，就可以清楚變頻器的故障了。因?yàn)闆](méi)有單獨的電位器給定，這時候可以通過操作面板來給定頻率。

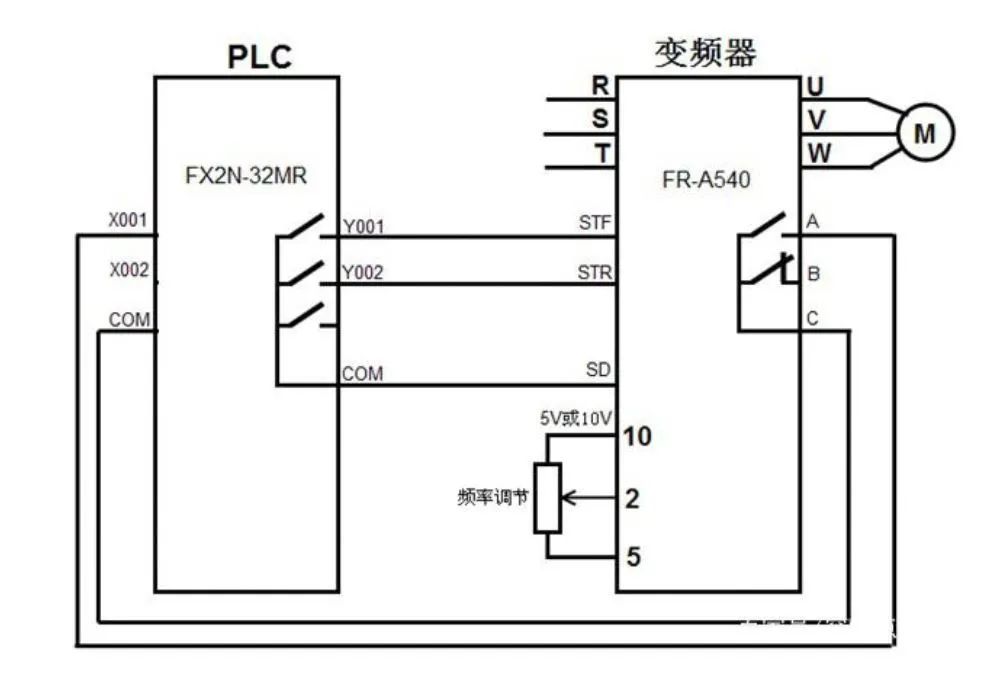

    上邊的邏輯，當然也可以通過PLC之類的邏輯控制器來完成。

2、雙開關實現正反轉啟停

    有些場合需要控制變頻器正反轉，而交流異步電機雖然可以在變頻器輸出端把任何兩條相線調轉就能反轉，但是操作起來比較麻煩費勁，而變頻器都帶有反轉直接啟動控制功能。

    比如一個開關接到變頻器的正轉端子（有些是FWD，這里是DI1)，這時候變頻器會正轉，開關當然要選擇保持式的，當開關斷開后，變頻器會直接停止。

    同樣，當另外一個開關接到變頻器的反轉端子（有些是REV，這里是DI2)，這時候變頻器會反正，開關同樣要保持式的，當開關斷開后，變頻器會停止運行。

如果沒有外接電位器，同樣可以通過面板來給定變頻器的頻率值。

3、一個開關控制啟停，另外一個控制轉速給定

    上邊已經說到一個開關控制變頻器啟停的情況了，另外一個開關其實還可以用來做轉速給定的，最簡單的，比如點動控制，有些變頻器特別是歐系的，可以通過內部參數設定多功能端子，可以把一個開關設置成點動形式，這樣通過這個開關可以控制變頻器工作在點動狀態，點動狀態變頻器往往會以5%的轉速運行，當然這個值還可以通過面板另外修改的。

    還可以利用多段速功能端口或者UP/DOWN來給定，本質和點動模式是一樣的。不管是何種方式來通過開關控制變頻器，本質都是給一定的高低電平給變頻器的I/O端口，如果變頻器沒有動作，只要通過萬用表測量對應的I/O端口來判斷電平信號是否正常，就可以知道線路有沒有接對了，然后就是對應說明書來設定好端口的功能

    變頻器的控制，不外是啟動，停止，正轉，反轉，調速這幾樣基本的邏輯，這些邏輯基本上要求是電平狀態有效，而不是上升邊緣有效，所以使用按鈕開關控制變頻器的時候，一般需要使用自保形式的按鈕開關來完成，如果不是自保形式的，需要另外加中間繼電器來做自保。
