簡單的小改動，實現一個變頻器分別獨立拖動兩個電機

    今天分享“一個變頻器分別獨立拖動兩個電機”案例，該案例已實際應用于產品，量產達數千臺，多年來零故障、零投訴，是降低成本的有效手段之一。

注意：該案例不能實現一個變頻器同時拖動兩個電機，只能是兩個電機在邏輯控制下獨立運轉。

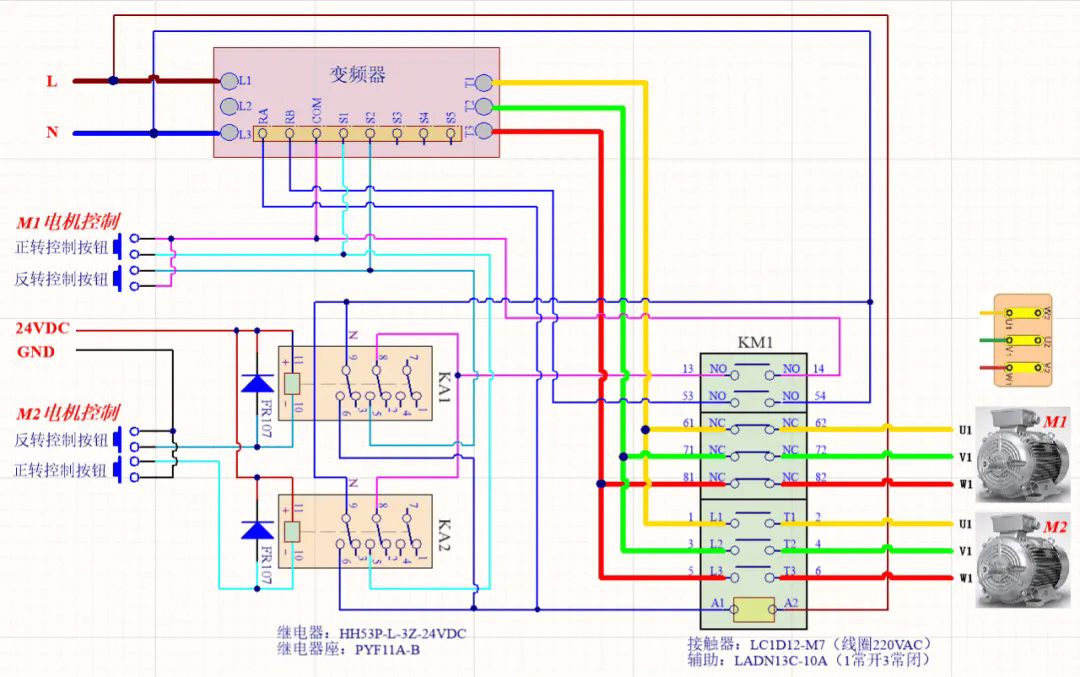

實現過程：（若要實現單片機或PLC的邏輯控制，只需把按鈕改為控制器的繼電器觸點輸出）

①按下任意一個M1電機控制按鈕，KA1、KA2、KM1都不動作，變頻器輸出直接經過KM1的三個常閉觸點輸出至M1電機；

②按下M2電機正轉控制按鈕，KA2吸合后控制KM1得電吸合，使零線通過KM1的53/54觸點經由變頻器RA/RB觸點后讓KM1線圈保持，同時變頻器COM與S1導通控制變頻器，變頻器輸出經過KM1閉合后的觸點輸出至M2電機；

③彈起M2電機正轉控制按鈕，變頻器減速停止運轉后，變頻器RA/RB觸點斷開，KM1線圈失電；反轉控制完全一致。

邏輯順序：接觸器吸合 → 變頻器運轉 → 變頻器停止 → 接觸器釋放

參數設置：

    為保證KM1失電時，變頻器無輸出，變頻器幾個參數設置是實現的關鍵，下面以東元變頻器設置為例，其他變頻器設置雷同，實現過程完全一致。

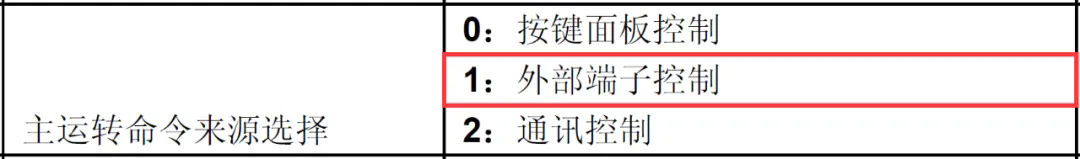

圖2：設置1

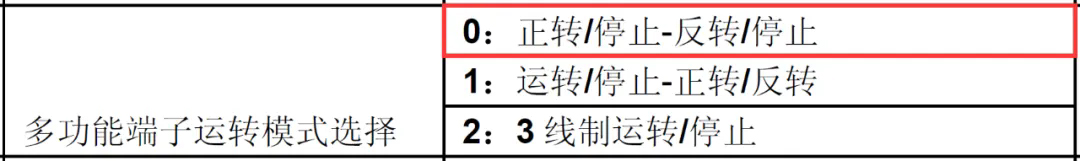

圖3：設置0

圖4：S1設置0，S2設置1

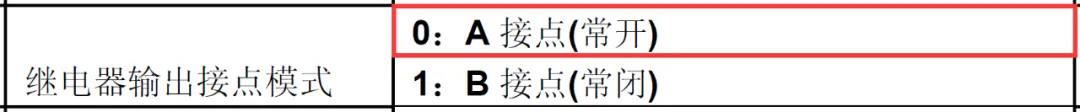

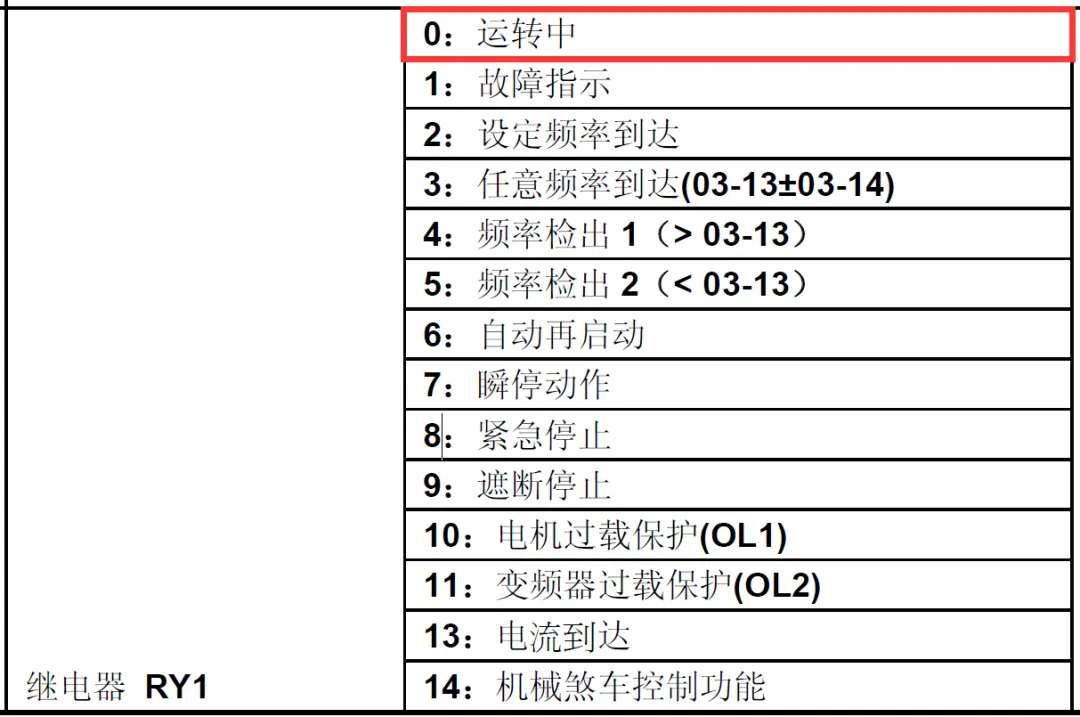

圖5：設置0（變頻器運轉工作，繼電器閉合，否則斷開）

    有些變頻器沒有繼電器輸出接點模式的設置，因為其接線端子同時提供了常開和常閉觸點，保證接線正確就行了。
