西門子MM440變頻器如何快速調機

    本文是為了方便初次使用西門子標準變頻器的用戶，盡快了解和掌握MM440變頻器的調試操作。對常見的一些調試問題，用案例的方式做了一些簡要的說明。

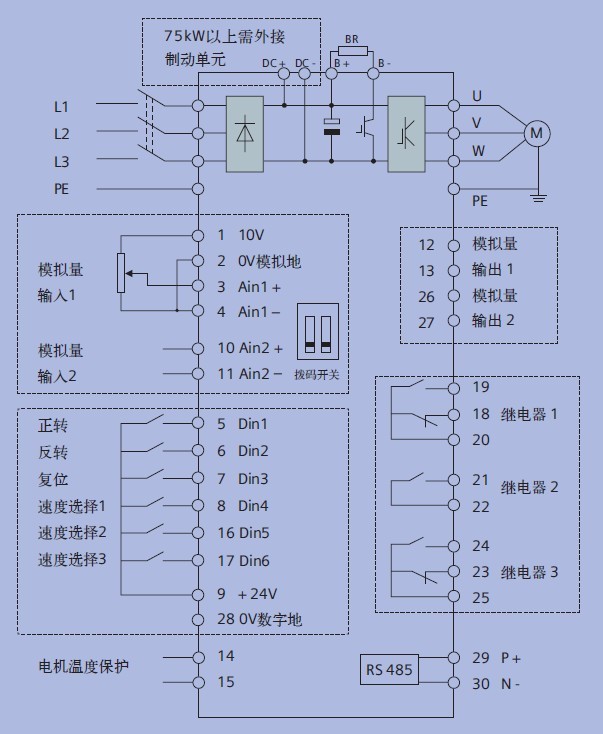

    首先放一張MM440變頻器的控制接線圖

1. 設定步驟

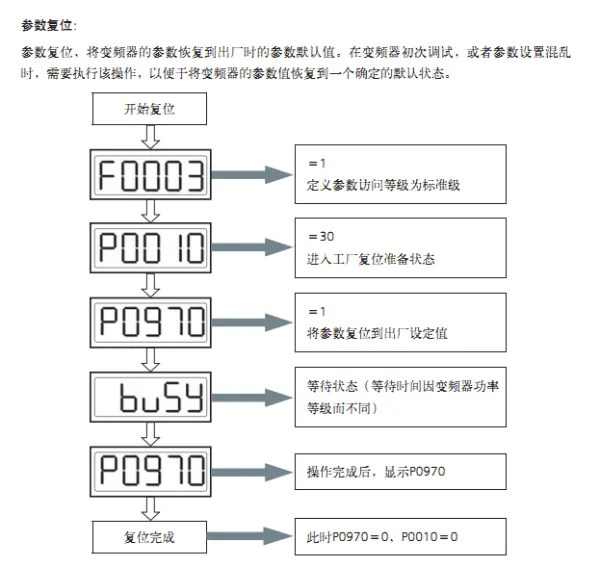

   先恢復出廠設置

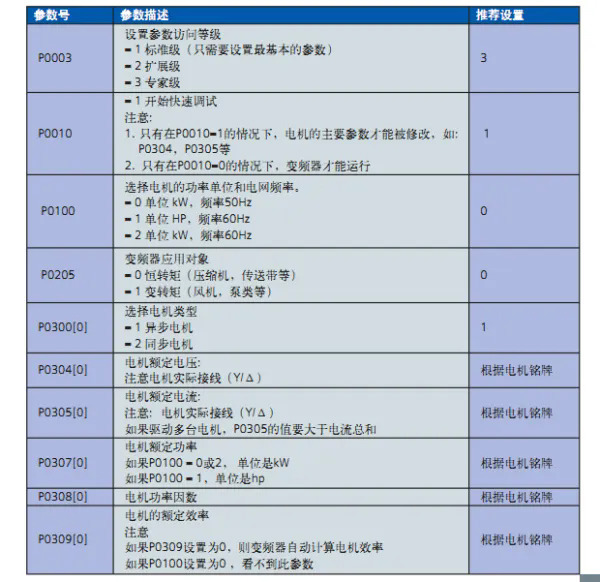

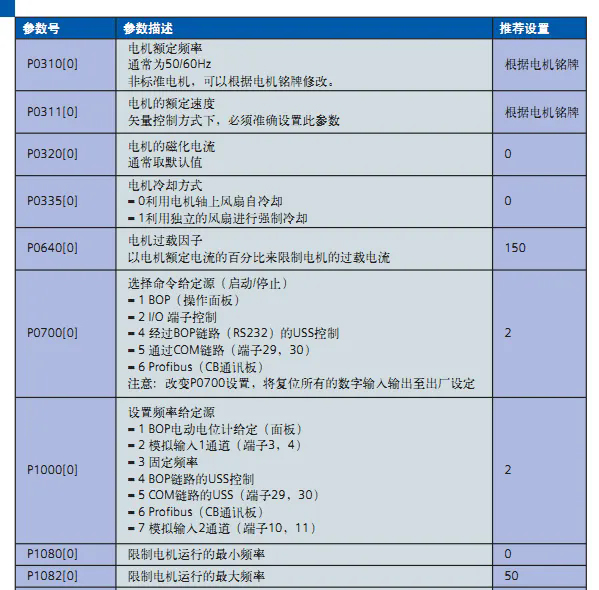

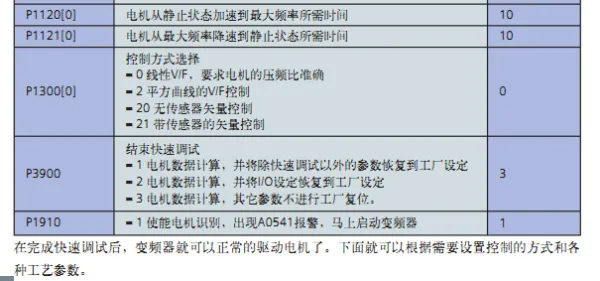

然后設定電機參數

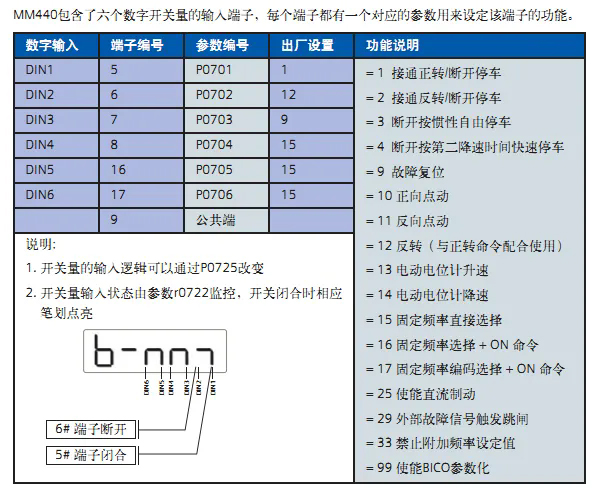

定義開關量輸入信號參數

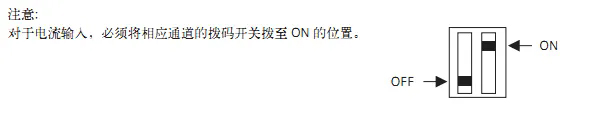

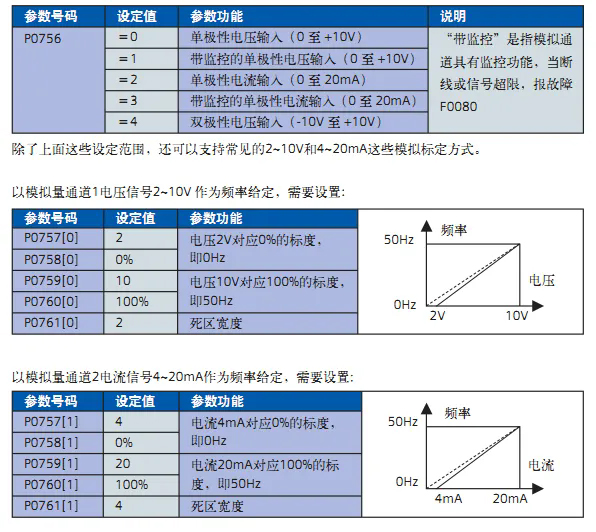

如果使用模擬量控制頻率需要設定模擬量相關參數

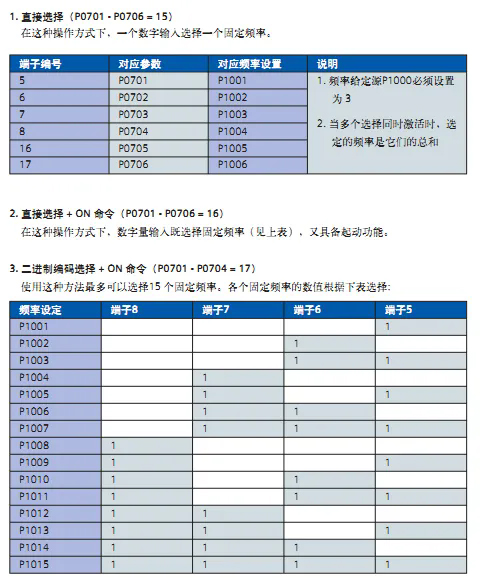

如果使用多段速功能需要設定多段速參數

綜上所述，如果是想改變正反轉頻率，建議可以設置成多段速的模式，通過切換不同輸入端子來改變不同速度。

1. 下面是參數設置實例，僅供參考：

   DIP開關為2   OFF=50HZ （一般為默認，不用調）

   P0010=1       調試參數過濾器：快速調試

   P0003=1       用戶訪問級：標準級，可以訪問最經常使用的一些參數

   P0100=0       使用地區：歐洲[kW]，缺省值50Hz

   P0304=380V    電機額定電壓：

   P0305=28A     電機額定電流

   P0307=11KW   電機額定功率

   P0310=50Hz    電機額定頻率

   P0311=726      電機額定速度

   P0700=1        選擇命令源：BOP（鍵盤）設置

   P1000=1        頻率設定的選擇：電動電位計給定

   P3900=1        快速調試結束       顯示BUSY

   按面板上電機啟動鍵起動電機后停止再進行其它的設置

   P0003=3        用戶訪問等級：專家級（可以訪問所有參數）

   P0700=2        選擇命令源：由端子排輸入

   P1000=2        頻率設定值的選擇：模擬量給定

   P0701=9     5號端子     數字輸入1的功能，故障確認

   P0702=0     6號端子     數字輸入2的功能，禁止輸入

   P0703=1     7號端子    數字輸入3的功能，ON/OFF1（接通正轉/停車命令1）

   P0704=2     8號端子    數字輸入4的功能，ON reverse/OFF1（接通反轉/停車命令1）

   P0971=1     從RAM到EEPROM的數據傳送

   BUSY       調試結束
