實例解析 | 東元7200GA-22kW變頻器雷擊故障維修

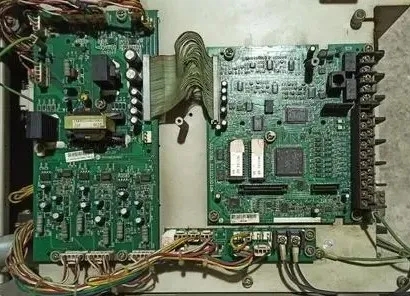

    收到一臺東元7200GA-22kw變頻器，據客戶反應是在雷雨天炸機的，屬雷擊故障。將損壞輸入整流模塊、開關電源的開關管、分流管更換后，操作面板屏顯正常。

    測六路驅動負壓及光耦驅動輸入信號均 “正常”，整機裝配試驗，一上電即跳OC，但復位后能啟動操作，屏顯頻率輸出正常，但實測U、V、W端子無三相電壓輸出。本機驅動IC采用光耦PC923和PC929，由PC929與SN0357配合返回OC信號。

    檢查驅動IC輸出側功放電路及IGBT管的檢測電路，都無異常。測PC923的脈沖輸入腳，感覺不大對勁，怎么3腳電平高，2腳電平低？難道是驅動供電搞反了嗎？2、3腳為光電二極管輸入電路，2腳為光電二極管的陽極，3腳為光電二極管的陰極，按常理說，一般2腳常由+5V供電再經穩壓處理給出4V左右的激勵電源，而3腳接CPU的脈沖輸出端，低電平輸出有效，即輸出時從PC923的3腳拉入電流，使二極管導通。有觸發脈沖輸入且頻率較低時，3腳為3V上下的擺動電壓，當頻率上升時，該腳約為此3V電壓逐漸趨于穩定。無輸出時，3腳為4V左右的高電平（同2腳電平值相等）。

    現在檢測的結果如下：未輸入運行指令時，3腳為0.5V高電平，2腳為接近0V的低電平；當輸入運行指令時，3腳降為0.2V，有高低電平的變化，說明CPU的脈沖已經到達了PC923。開始檢修時走了一個彎路，只注意了高、低電平的變化，并未注意電壓值的大小。顯然是2腳供電電壓的丟失，使 IGBT管得不到激勵脈沖，因而變頻器無輸出電壓。

    檢查2腳供電為一只三極管和穩壓管的簡單串聯穩壓電源，三極管基極偏流電阻開路，導致供電電壓為零。更換偏流電阻后，測PC923的2、3腳電壓恢復正常。變頻器接受運行指令后，U、V、W端子有了輸出。

    再查一上電即跳OC的原因，測傳送OC信號的SN0357光耦器件，輸入側兩引腳電壓值為零，說明其未輸入OC信號，但測三只光耦輸出側兩引腳電壓值為0.5V！但既然無OC信號輸入，兩引腳電壓應為5V（其中一只引腳接5V地電平），只有一個可能，即信號輸出腳的5V上拉電阻已經變值或開路。此時CPU誤認為已接收到由驅動電路返回的OC信號，故予以報警。試用一只10k電阻接于信號輸出腳與5V供電之間，開機測信號輸出腳為5V，反復送電幾次，不再跳OC故障，試機正常，修復完畢。

附記：

      馬達容量HP與設定值對比表如下：

HP：                     設定值：

25（18.5kW）           29

30(22kW)                2A

40(30kW)                2B

50(37kW)                2C

60(45kW)                2D

75(55kW)                2E

100(75kW)               2F

125(90kW)               30

150(110kW)              31

175(130kW)              32

215(160kW)             33
