干貨分享 | 富士FRN200P118-4CX變頻器開關電源故障維修實例

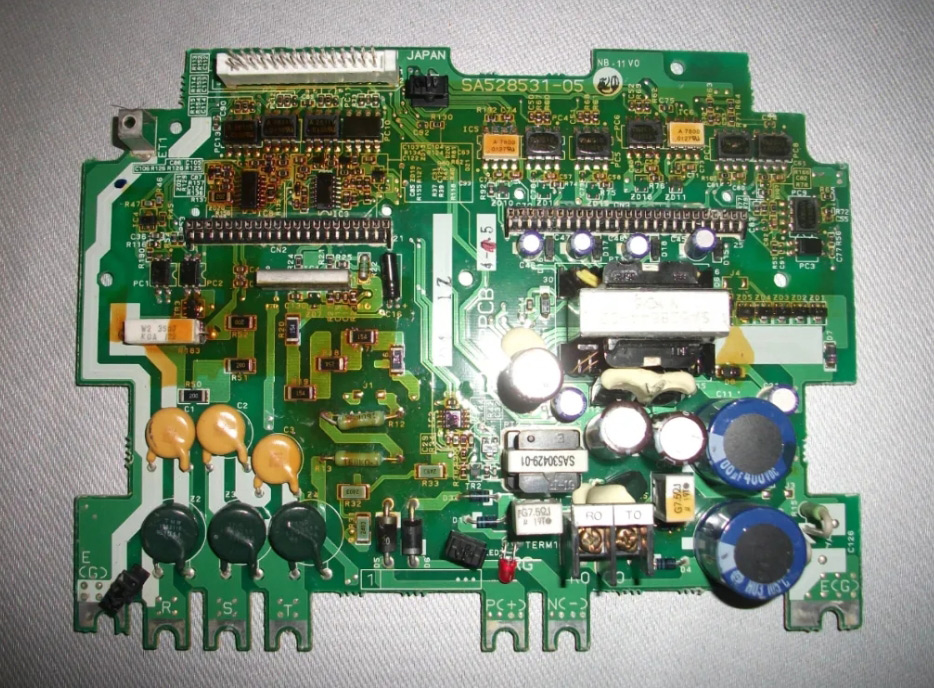

1、拆下變頻器驅動板，測量DC+5V，時有時無，最高+1.8V至-2v，屬于間歇震蕩，換啟動100UF/100V電容，查遍整個開關電源電路，未見異常。后測量-13.5V輸出電壓發現升至一13.5后就保護停機，(以上說明開關電源芯片無問題)冷靜后考慮可能是開變壓器損壞。根據此思路用500型萬用電表測量開關變壓器各個線圈電阻值，其結果為:+13.5V-13.5V,+5V，3組線圈共用CI應在同一個點上，但是測量結果為不通，用放大鏡仔細觀察，其共用Cm點銅箔通過穿心銅鉚釘接至反面，開關變壓器下面焊接面明顯焊接不良,(原因該變頻器在生產線上為自動流水線焊接)加上年久使用氧化，焊接點又在開關變壓器下面，板紙反面焊接良好，又有防腐層，此故障難易被發現，只有認真分析后，才能找出問題所在。將C點用導線連接到+5V濾波1000UF/25V負極上。

2、驅動板調試，在CN11用隔離變壓器220V/380V300W，接入AC380V后，送電后開關電源工作正常，各路輸出直流電壓偏低，6路驅動?xùn)艠O有-3.6V截止電壓，考慮CPU主板可能未接上原因吧。

3、整機調試步驟:用一塊新CPU主板換上，屏蔽掉保護信號。具體為:CPU主板溫度檢測可用一只15K電阻代替，拆下原機溫度電阻接入也行，不接上開機報0H1。電壓檢測，在驅動板上找到3只風扇電機，將+24v短接風扇控制極上，因?yàn)楦皇孔冾l器用的是3線+24V軸流風機，檢測無風機信號，整機不能啟動運行。在驅動板找到CN15，1接直流530V負極，3.5并接到530V正極上。這樣就可觀察到6路輸出脈沖。接入CPU主板，送電后觀察開關電源一切正常，各路輸出直流電壓正常。負壓也升至負5V了，啟動變頻器面板有6路輸出脈沖被形。
