變頻器維修知識：變頻器上的ACI、AVI、COM、GND是什么意思你知道嗎？

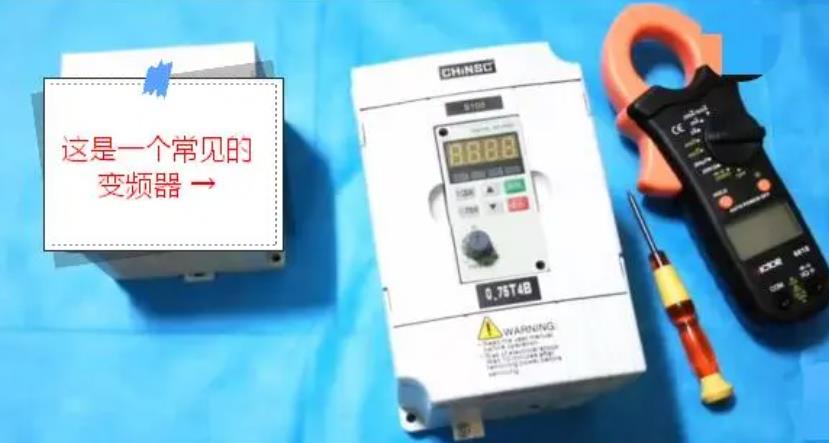

閑話不多說，進入主題。首先我們得對變頻器操作面板按鍵要清楚它是用來干什么的？如上圖中的按鍵都是什么意思？如下列出：

MODE：是變頻器的功能選擇鍵，我們變盤器的參數設定都是通過此來完成的。

ENTER：代表“確認”、“進入”的意思，例如我們電腦上的回車鍵。

UP/DOWN：此為“上行鍵”和“下行鍵”。

RUN：代表“運行”。

紅色按鍵代表的是“停止”，旋鈕代表變頻器自帶的“電位器”調節旋鈕（一般用于調速）。

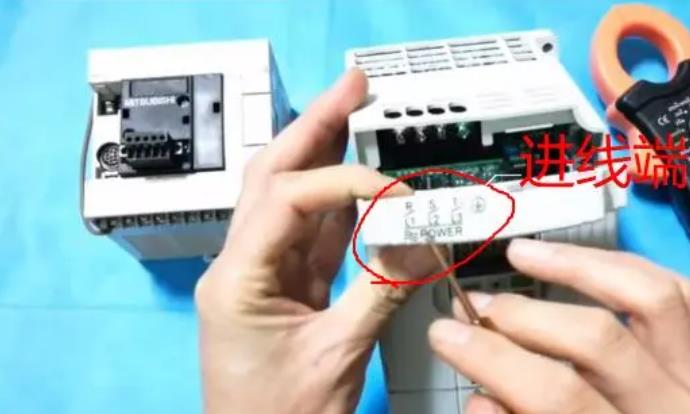

接下來我們看下主回路，如上圖中，R、S、T是L1、L2、L3的進線端口。

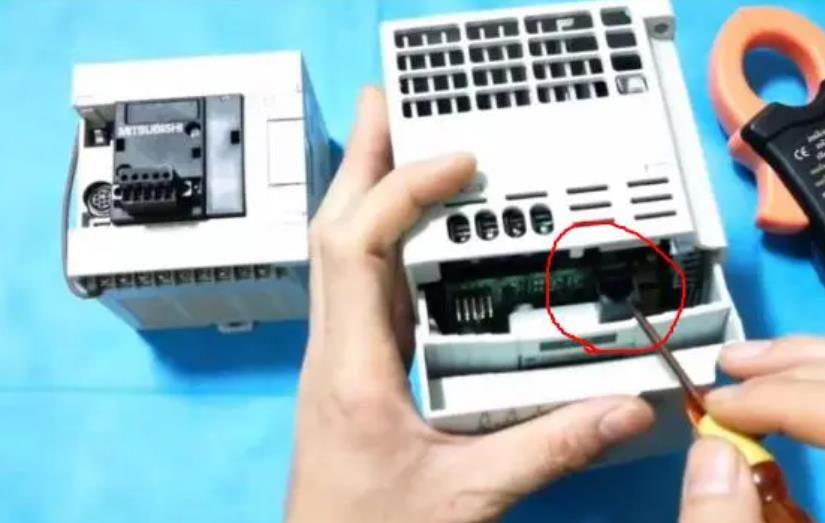

旁邊的網線插口是變頻器的通訊端口，它可以和PLC及上位機等進行通訊，通常我們一般用RS485或者RS232進行信號的通訊傳遞。

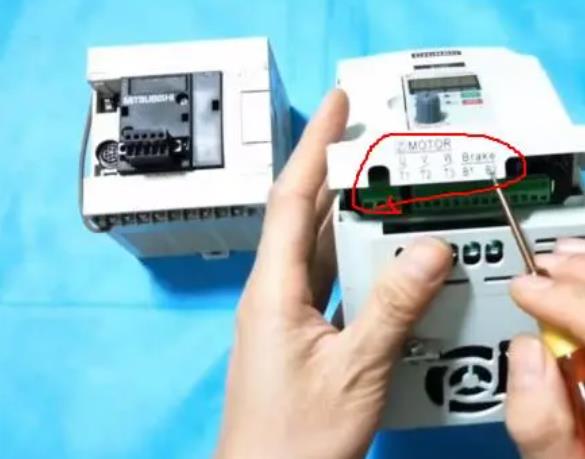

如上圖它的輸出T1、T2、T3接在電機的U、V、W ，旁邊的B1/B2接的是制動電阻，為什么接制動電阻？它的主要作用一般用于電機的頻繁啟停或者正反轉的時候可以讓我們的電機更加的平穩。

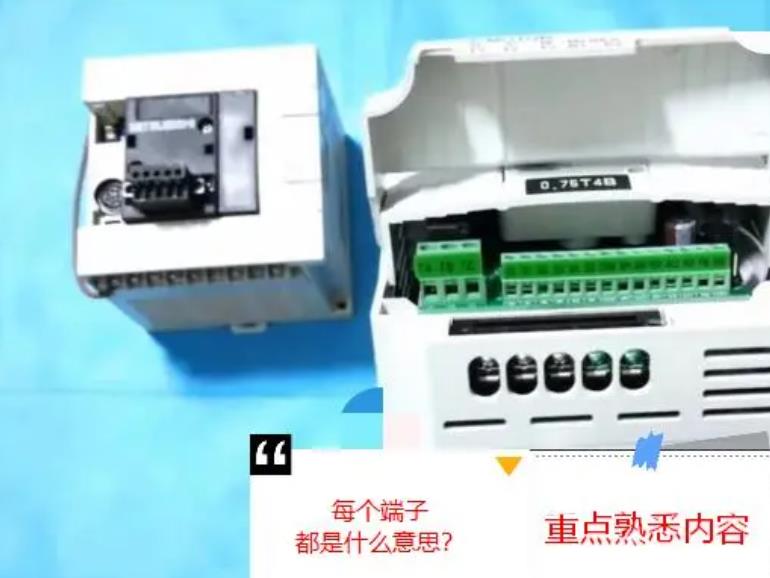

重點介紹一下這一排變頻器的多功能輸入輸出端子排，如下圖

TA/TB/TC是開關量的輸出，TA和TC常閉點（NC），TB和TC常開點（NO）。

S0、S1、S2、S3、S4、S5它們和這個COM端口配合使用，作為開關量的輸入，接一些開關量的信號（如感應器）。

SP1：開路檢測 24V和10V為供給電源

模擬量信號：ACI模擬量電流信號（輸入），AVI模擬量電壓信號（輸入），FM模擬量輸出，GND模擬量信號公共端。

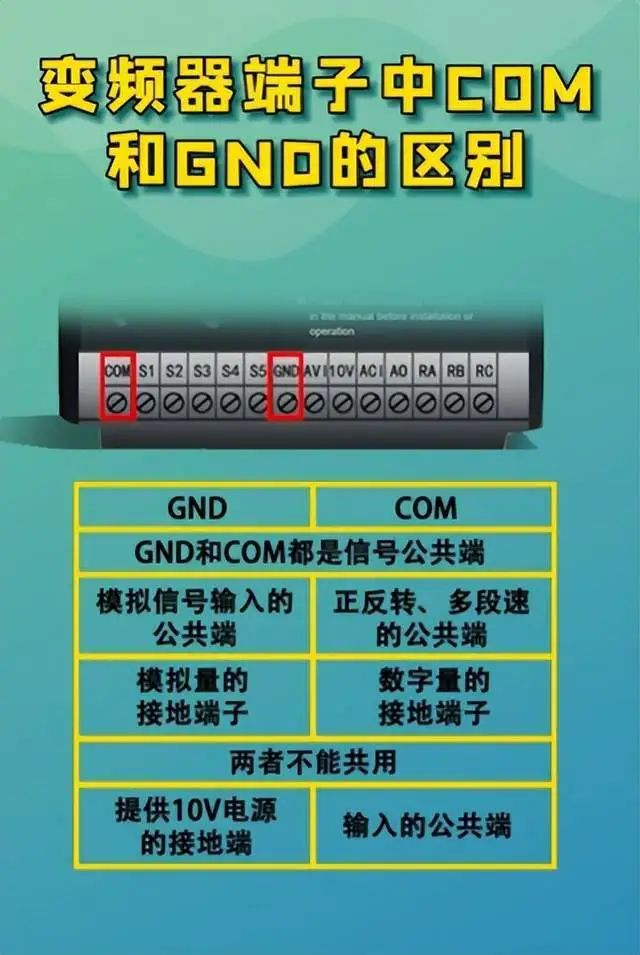

COM（Common）：COM端子是指變頻器的電源接地端，它通常用于連接可靠接地點或電源的零線。當需要連接電源的零線時，可以將零線連接到COM端子上。COM端子一般與變頻器的金屬外殼（地線）連接在一起，起到保護人和設備安全的作用。

GND（Ground）：GND端子是指變頻器的信號接地端，它通常用于連接其他設備的信號接地。例如，當需要連接編碼器、傳感器或其他外部設備的信號接地時，可以將這些信號接地線連接到GND端子上，以達到信號準確傳輸和保護的目的。
